如何选择燃气壁挂炉采暖炉散热器及安装

燃气壁挂炉采暖炉采暖系统的散热可以通过不同的散热设备来实现，例如：散热器、地板采暖设备，风机盘管……散热设备类型的选择与建筑物的热惰性相适应。如果安装燃气壁挂采暖炉采暖系统散热设备选用散热器，如何选择散热器及安装散热器呢？

一、不同材质的散热器及其特点：

 1. 铸铁散热器

耐腐蚀性能强、热惰性大，室内温度稳定。铸铁材料导热性能较差，铸铁散热器较重。

在开式系统中宜选用铸铁散热器。

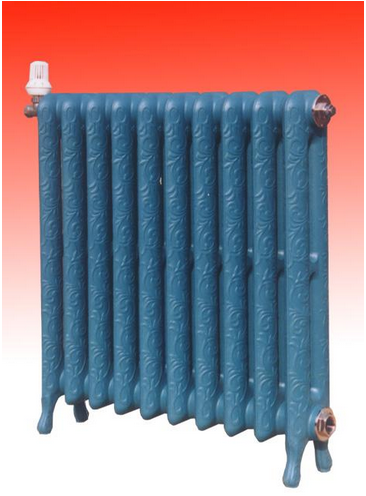

图1-1：铸铁散热器

  2. 钢制散热器

目前钢制散热器主要有板式和柱式两种。

钢材的韧性较好，便于机械加工成各种具有装饰性的散热器；承压能力较强；导热性能优于铸铁。钢材比铸铁的热惰性小，更便于调节。

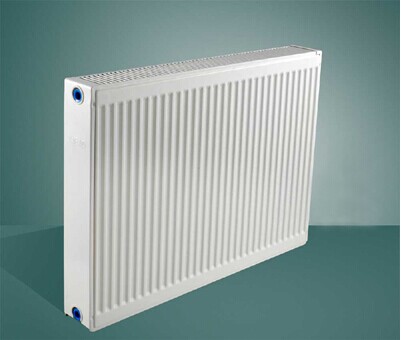

图1-2：板式图钢制散热器

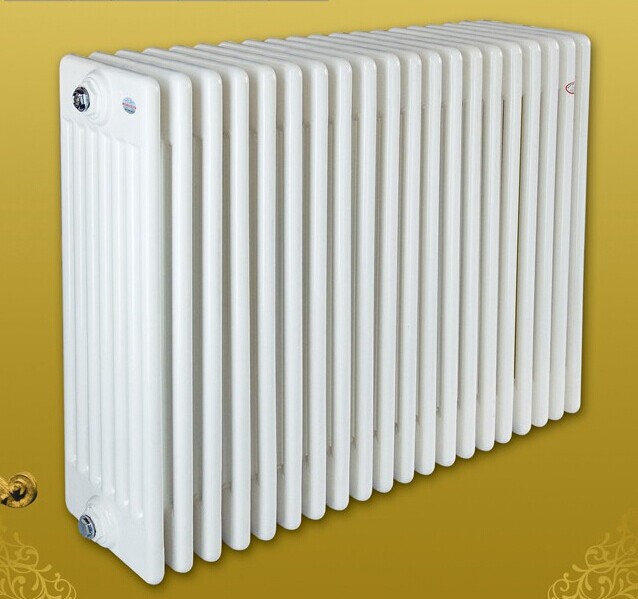

图1-3：柱式钢制散热器

  3. 铝制散热器

导热、耐腐蚀及机加工性能好，重量轻，但价格较高。

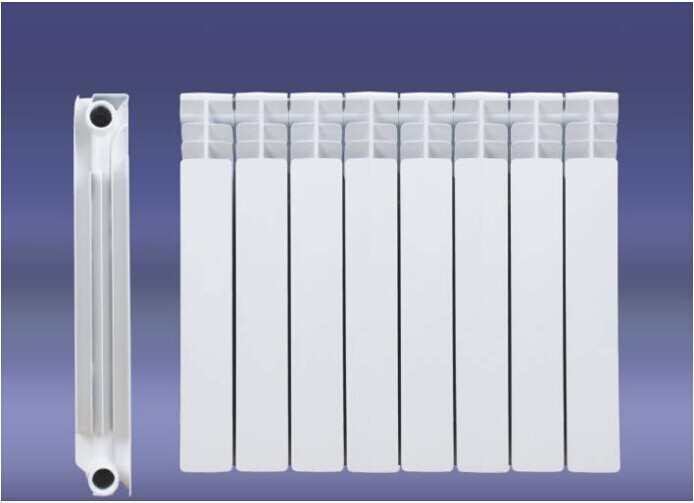

图1-4：铝制散热器

二、如何正确选择散热器

散热器在出售的时候都按“片”或“组”论价,同时又标着“W”(散热量),许多消费者不知道自己房子到底需要多少片或组散热器才合适,也不知道居室到底需要多少“W”才能暖和.购买时,要具体计算后才能知道购买量.购买散热器首先要与供暖房屋的面积相匹配,而鉴于不同品牌散热器的散热量又不近相同,所以,选购散热器之前应该进行科学的计算.

  1、算面积：分别计算自己卧室、起居室、卫生间、厨房等的面积，将其作为进一步测算的基础数据；

 2、算瓦数(W)：这一过程相对复杂，以下简要提供给消费者一组民用建筑供暖单位面积热指标测算的参考数据.一般家庭住宅可以按每平方米45-70W来计算，随朝向方位而异。购买散热器时，用不同朝向和方位的居室面积乘以每平方米的“W”就是该房间需要的供热量。一般情况下，出售的散热器都标有“W”。由于实际生活中变化差异较大，在估算时，应考虑楼房或平方、顶层或底层、端头或中间、北房或南房、城里或城外、墙体保温性等因素；

 3、算片数：有一个简单的办法，在计算出散热器瓦数后，考虑散热器的修正，然后再适当加上20-50%，作为邻户传热富裕量，以免散热器热量不够。实际上，瓦数算出来以后就可以换算出散热器的片数进而计算出组数，消费者根据面积选择其适用的款式就可以了。

建筑面积100㎡楼房,需用几组散热器?

应按不同楼层，不同朝向，不同方位的房间分别计算耗热量，然后选配散热器。两方面保证：

  1、一般在我国北方地区，可按80W/㎡热负荷选择散热器。但如系统采用低温送水，比如70℃水温其散热器应相应选大，一般需增加20%-30%即(100-120)W/㎡；在南方地区，应增加50%的热负荷；

  2、每个房间最少一组散热器，大的房间考虑空气温度分布均匀，可先2-3组。一般100㎡住房为一厅三室二卫一厨，大约应选7组散热器，其散热量分别为各房间面积X(80-140)W/㎡。

三、如何正确安装散热器

安装位置的选择：最佳的安装位置为窗户底部或者冷墙壁上（见图3-1）。虽然这样做会增加房间的热量损失，但是这样能够使热量在室内的分布更加均匀，使室内更加舒适（散热器安装位置对室内温度分布的影响见图3-2）。

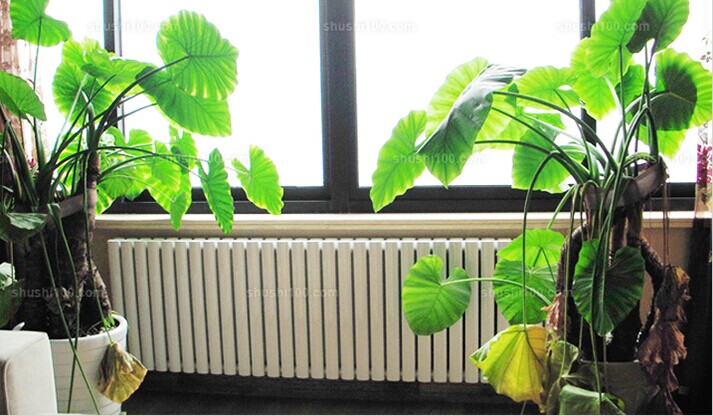

图3-1

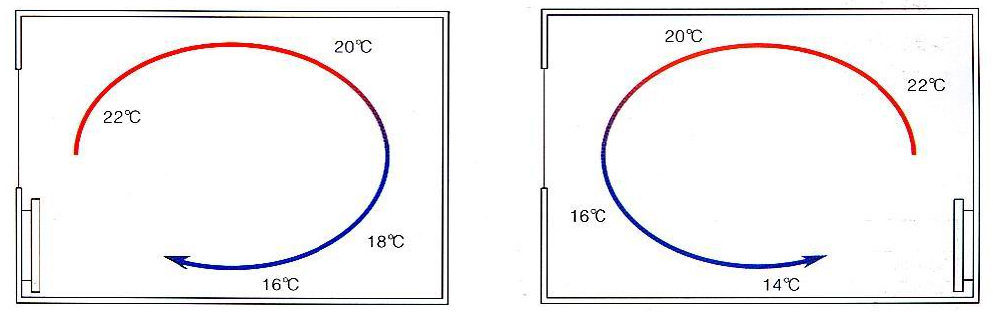

       a)散热器置于窗下时的室内温度分布         b)散热器置于内墙时的室内温度分布

图3-2

对于面积较大的起居室，最好安装两组散热器，这样可以使室内温度更加均匀。不要将散热器安装在窗帘后。不应人为影响散热器的散热。如：给散热器加罩（会损失掉10%到20%的对流散热及所有的辐射散热）。散热器上堆放杂物……

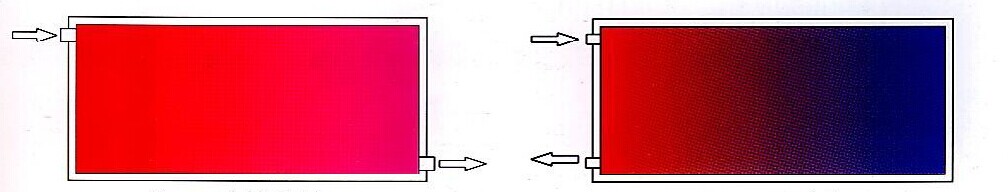

连接方法的选择：散热器的进、出口成对角线时，它的散热效果最佳。当散热器长度小于1米时，它的进、出口也可以在同侧室安装。（见图3-3 .3-4）

     图3-3成对角线连接                  图3-4同侧连接

          超过1米时有出现冷区的危险

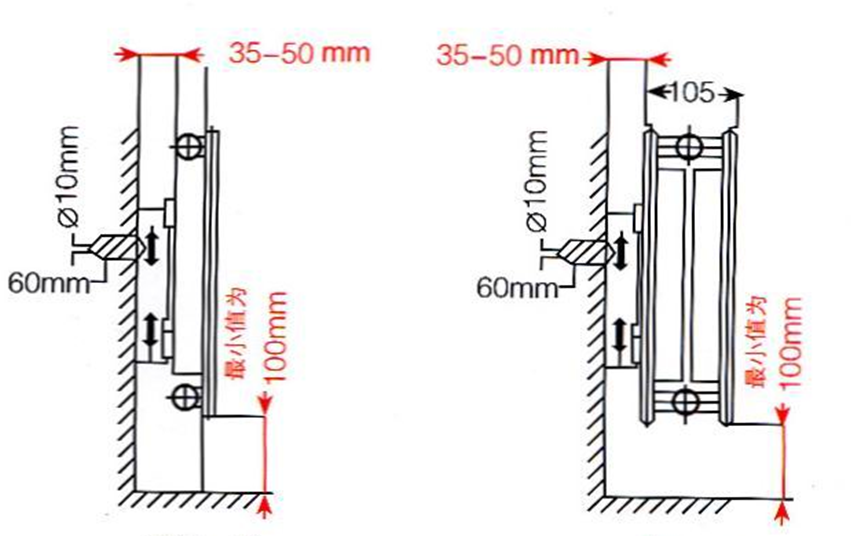

  为了更好的散热，应注意散热器与地板以及墙体之间的距离（见图3-5）。

  散热器距地板应保持100mm的距离；

  散热器距墙体应保持25-50mm的距离。

图3-5：散热器安装时应保持的距离

  注：散热器的供回水温度也可以低于90℃/70℃。但这样对于同样的热负荷，则需要增大散热器的面积。
