 瑞马燃气壁挂炉

瑞马燃气壁挂炉产品介绍

瑞马燃气壁挂炉是以燃气为能源，与外部终端散热设备（地暖、散热器、空调风机盘管）配套使用，为家庭提供供暖及卫生热水的专用供热设备。可提供20KW/24KW/28KW/32KW/40KW的卫生热水与供暖负荷，可供调节的范围在30%~100%之间，可满足130m²/160 m²/200 m²//260 m²//300 m²房屋面积内的供暖需求（此供暖面积数值仅供参考，实际供暖面积与当地气温及建筑保湿情况有关）或10(L/min)/ 12(L/min) /14(L/min)/ 16(L/min)/ 20(L/min)的大流量热水，可同时满足多点卫生热水的需求。

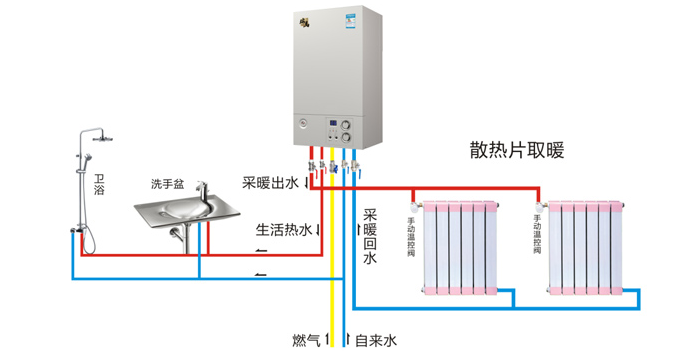

（瑞马燃气壁挂炉配套散热器系统图）

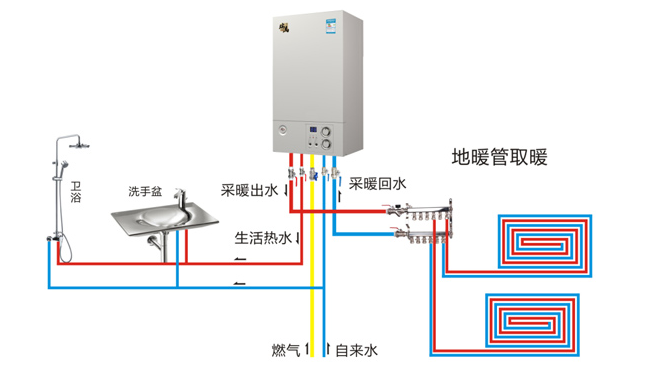

（瑞马燃气壁挂炉配套地暖系统图）

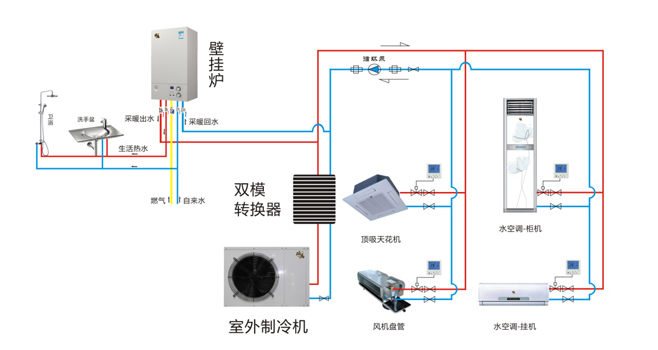

（瑞马燃气壁挂炉配套空调风机盘管系统图）

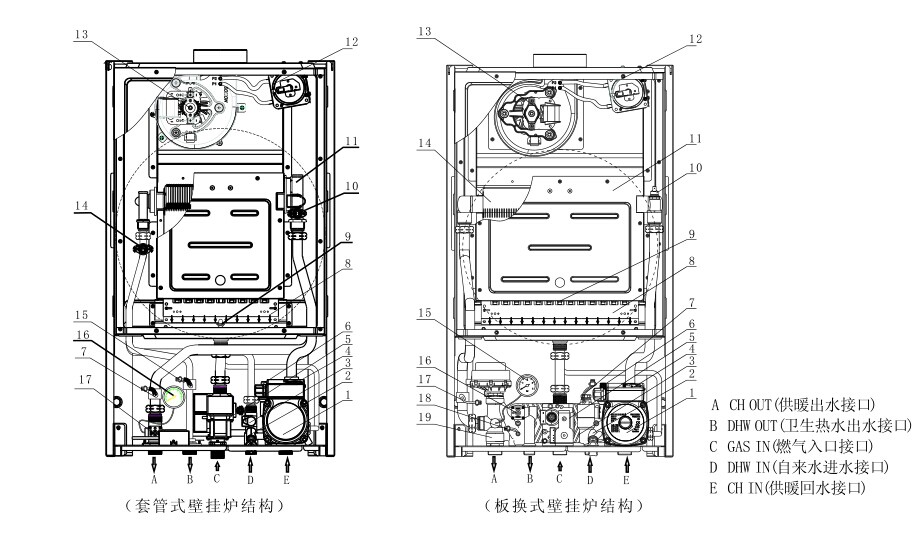

瑞马壁挂炉产品结构及部件名称

套管式壁挂炉的部件名称

  板换式壁挂炉的部件名称

瑞马燃气壁挂炉产品主要技术特性：

u 供暖出水温度和卫生热水出水温度数字化显示；

u 自我故障诊断功能，并显示相应的故障代码；

u 比例式调节燃烧火焰，可根据房间热负荷需求变化相应自动调节火焰的大小，实现供暖水和卫生热水温度恒定的自动变频控制；

u 电离子火焰监控装置可实现在火焰熄灭的情况下，立即切断燃气供应；

u 供暖和卫生热水为各自独立的两套系统，可以自由进行切换；

u 采用密闭式微负压燃烧，燃烧所需空气的吸入和废气的排出与用户的居住环境完全隔离，烟气不会泄露到室内而污染室内空气；

u 极限温度保护，可防止壁挂炉局部过热而损坏设备；

u 自动旁通功能可保证，在管道堵塞时通过自动旁通将换热器内所需回水流量补足，避免系统干烧从而保护壁挂炉能够正常运行；

u 3bar(1bar=1kgf/ cm²=0.1MPa)安全阀保护，防止系统管路压力过高；

u 风压开关可检测当壁挂炉烟道堵塞或有倒风情况发生时，火焰自动熄灭，并显示故障代码，以确保壁挂炉燃烧安全。

u 低水压保护能够保证壁挂炉供暖系统在缺水或水压力不足的情况下壁挂炉不点火；

u 三分钟延时功能，可防止壁挂炉因频繁启动而降低产品的寿命；

u 防抱死功能，在壁挂炉连续停止运行21小时后，会自动运行水泵1分钟；

u 两级防冻功能（必须的水、电、气都具备并处于连通状态时），能够有效防止系统结冰而损坏设备。
