燃气壁挂炉采暖炉与散热器的连接方式

燃气壁挂炉采暖炉采暖系统的散热可以通过不同的散热设备来实现，例如：散热器、地板采暖设备，风机盘管……散热设备类型的选择与建筑物的热惰性相适应。一旦我们选择好末端散热器后，就需要我们确定一种散热器与壁挂炉采暖炉的连接方式。

一、燃气壁挂炉采暖炉与散热器的连接——单管系统

1. 单管顺流式采暖系统

这种系统上每个散热器的水流量，即系统总的水流量。

这种采暖系统最大的缺点就是：不能单独调节每个散热器的散热量。另外，如果系统中任何一个散热器的阀门关闭，则整个系统的流量都为零。同时，还必须停止水泵的运行。采暖水每经过一个散热器，其温度都会降低很多。所以，如果整个系统中散热器相同时，末端散热器的散热量远小于起始端散热器，为弥补这个缺陷，只能靠增加末端散热器散热面积来增加散热量。

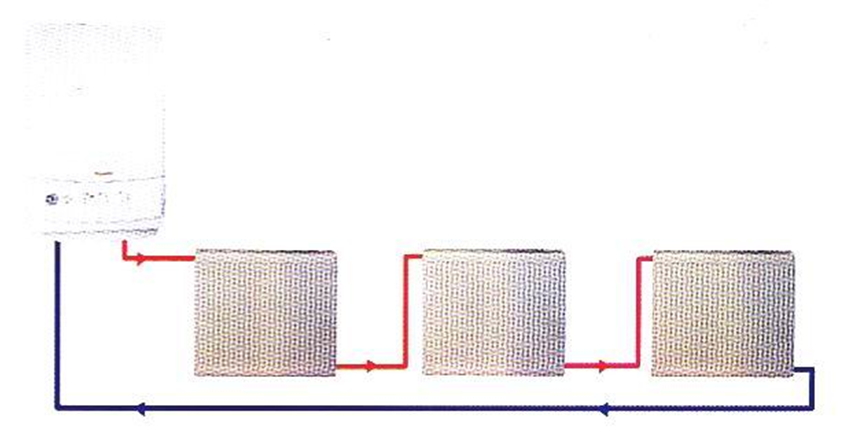

图：单管顺流式

2. 单管跨越式采暖系统

散热器都并联在一个单管供暖管道上，系统中的总流量对于散热器来讲，将分为两部分。一部分流过散热器（采暖流量），另一部分从散热器旁通（旁通流量）。流过散热器的采暖流量水温会降低，与温度没变化的旁通流量混合，混合后的采暖水会流过后续的散热器。水温也会有所降低。为获得相同的采暖功率，也需要增加散热器的散热面积。其优点是每个散热器可以进行调节。

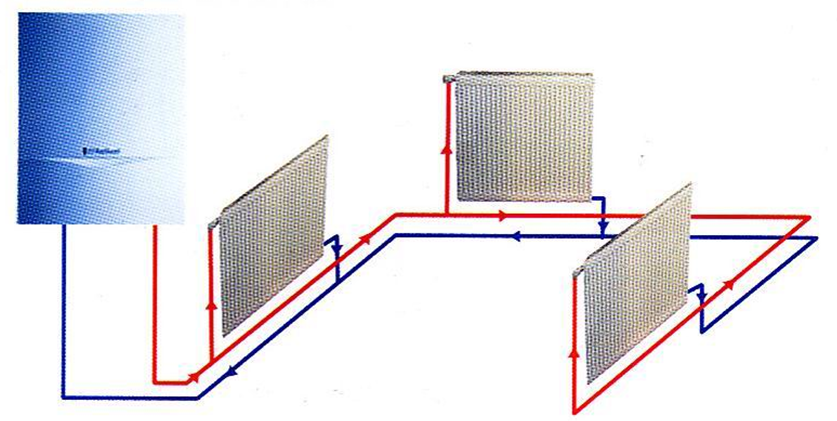

图：单管跨越式

另一种方法：使用一种专用的阀门，实现采暖流量和旁通流量的调节。其外形如图所示，其选用原则和安装均简单。其中右图的优点是，与散热器间的安装很简单。一些此类阀门装备有温控头（如图所示），有些则只有一个手动调节手柄。可以关断主回路上任意一个散热器。

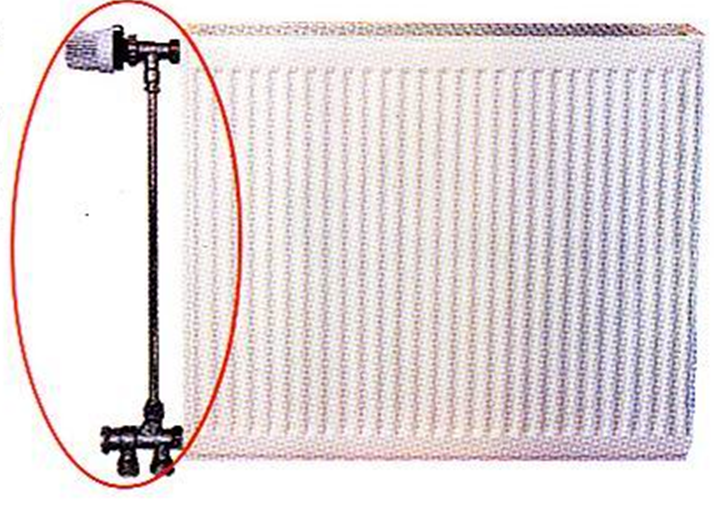

图：单管跨越式组件

二、燃气壁挂炉采暖炉与散热器的连接——双管系统

双管系统是每个散热器直接连接在供、回水管道上。所以，对于每个散热器，实际上的供水温度基本相同，通过各自散热器上的调节阀调节流量，就可以调节散热器的采暖功率。

1. 同程式双管系统：

如图所示：采暖水流过每个散热器的管道长度均相同。虽然在系统安装时会增加一条管道的造价，但不需要安装其它的平衡设备。当系统可以组成一个闭合环路时，就可以省去第三条管路。如下图所示

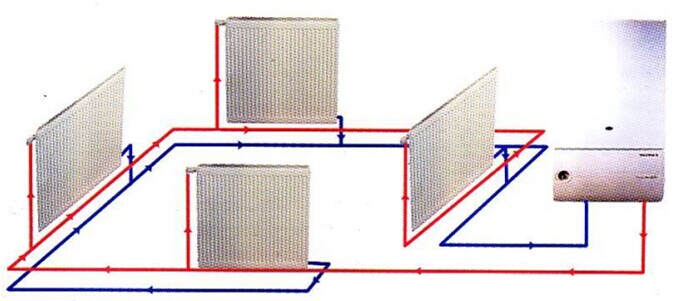

图：双管同程式

2. 异程式双管系统：

如图所示：采暖水流过每个散热器的管道长度均不相同。这就造成采暖水流过每个散热器的沿程损失不同。所以，需要对采暖系统进行水力平衡。

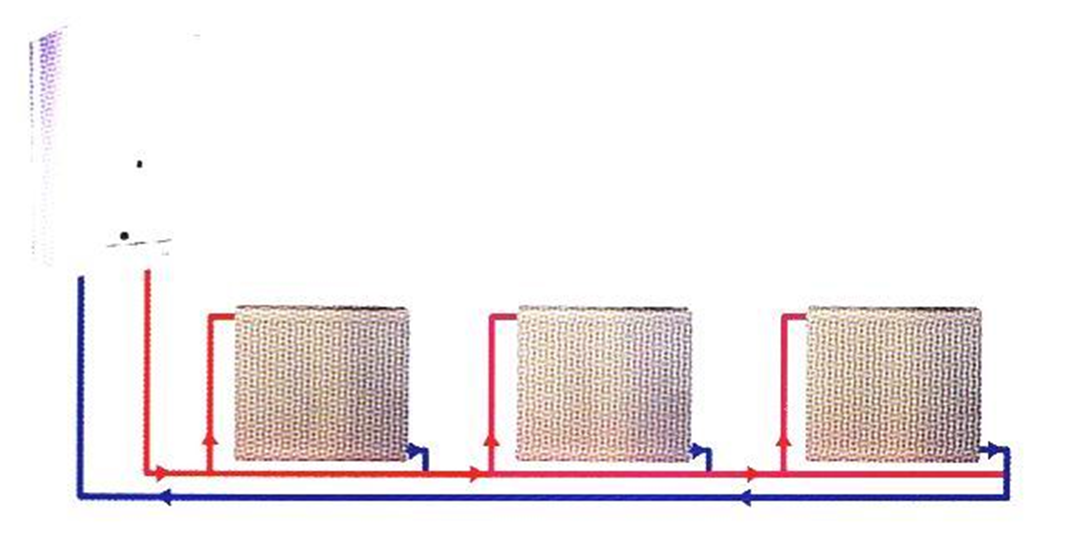

图：异程式双管系统

三、章鱼式系统

这种系统就是通过集、分水器直接和每个散热器相连，其突出特点是：

l  散热器和集、分水器之间，没有其它分支回路和接口。

l  使用小口径的聚乙烯管道，并放入套管中，浇筑在地板中。

  使用专用接口连接散热器和集、分水器之间的管道，连接更为可靠、施工更容易。

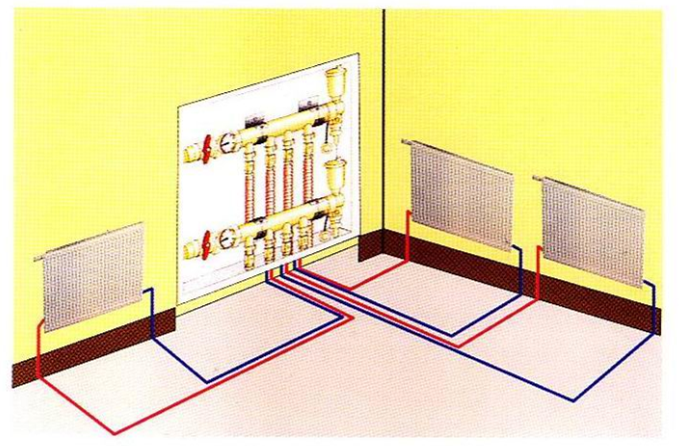

图：章鱼式

  这种系统有很多优点：

l  由于聚乙烯管道柔软和中间没有接头，使它可以很容易在套管穿移，或在发生故障的情况下，拔出管管道。

l  大部分管道不可见，只有在管道的出口处才可见，等等。

  由于章鱼式系统的供回水管道安装在地板下，所以，供暖管道外要加套管，套管的管径较供暖管道管径大10%到30%之间。套管转弯进的半径要大于套管本身半径。

套管用卡子或非金属连接件固定，并保证水平。当与其它管道相交错时，其它管道要从套管通过。浇筑面层水泥厚度要比管道的最高点至少高25毫米。预埋的套管两端要采取保护措施，防止进入异物阻塞套管，并不能露出水泥地面外。

供暖管道与散热器的连接方法与其它供热方式相同。集分水器有各种品牌和型号可供选择。同时，可将阀门、接口和管道一起，集中在一个暗装的箱体内，还可以安装热表等。

集分水器的安装应高于地面最少50厘米，且垂直安装。由于聚乙烯管道的膨胀量很大，为防止由于管道受热膨胀顶起散热器，要考虑聚乙烯管道的膨胀问题。所以，散热器的安装要牢固、可靠。
